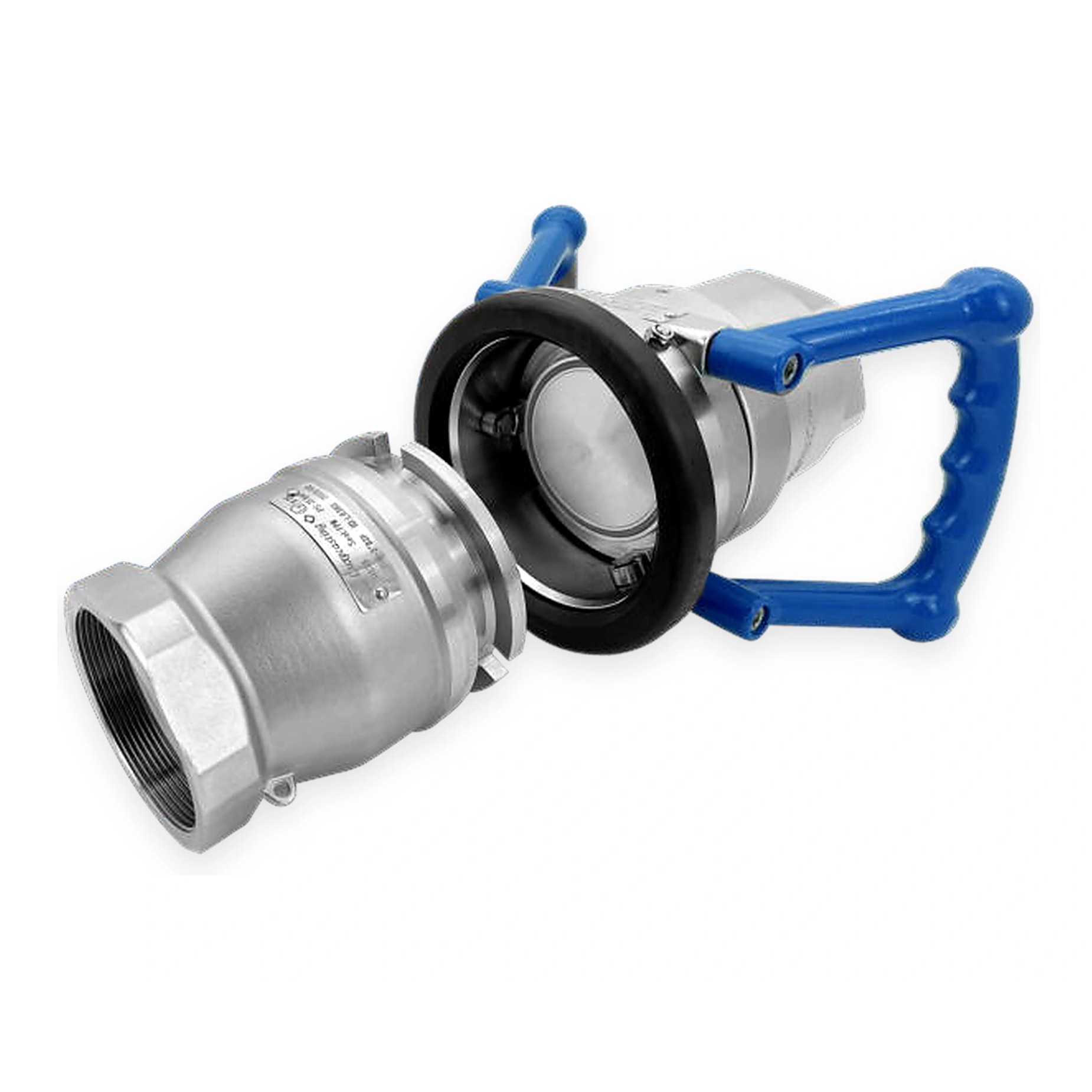

Сухое быстросъемное соединение LDDC

Сухое быстросъемное соединение LDDC разработано на основе стандарта STANAG 3756. Оно предназначено для быстрого соединения рукавов и трубопроводов и эффективно предотвращает утечки, возникающие при стыковке и расстыковке.

Сухое быстросъемное соединение LDDC





Я соглашаюсь на обработку персональных данных
Я ознакомлен и согласен с политикой в отношении обработки персональных данных
Я ознакомлен и согласен с согласием на получение рекламной рассылки

tecsahimmash.ru
( * ) - поля, обязательные для заполнения

LDDC использует концепцию конструкции без утечек. Типичные транспортируемые среды: масла, клеи, жирные кислоты, фармацевтические продукты, моющие эмульсии, нефтепродукты, химические продукты, сельскохозяйственные составы, кислоты и щелочные продукты.

Быстросъемное соединение широко применяется на морских буровых платформах, в химической и фармацевтической промышленности, при стыковке и погрузочно-разгрузочных операциях автомобилей, железнодорожных цистерн, самолетов и судов, а также при фасовке пищевых материалов. Также используется для опасных и дорогостоящих жидкостей.

Преимущества

  • Безкапельная конструкция предотвращает утечки при погрузке и разгрузке, повышает безопасность персонала, исключает загрязнение окружающей среды и потери материала.
  • Двустороннее уплотнение: с обеих сторон есть клапаны; до завершения стыковки клапаны не могут открыться, что обеспечивает высокую безопасность.
  • Компактная конструкция, гладкая внутренняя поверхность и малое падение давления обеспечивают повышенный расход.
  • Эргономичное исполнение и простое управление: для открытия и закрытия клапана достаточно повернуть рукоятку.
  • Простая внутренняя конструкция облегчает обслуживание.

Технические характеристики

Параметр Значение
Стандарт изделия NATO STANAG 3756
Материал соединения Нержавеющая сталь 1.4408 / алюминиевый сплав 6061 или 6082 / латунь HPb57-3
Материал уплотнения FPM, PTFE; возможно изготовление по требованиям заказчика
Рабочее давление Нержавеющая сталь: PN25 бар (363 psi); алюминиевый сплав: PN10 бар (145 psi); латунь: PN16 бар (232 psi)
Концы присоединения Резьбы BSPP, NPT, фланцы EN1092, ANSI
Размер 1″-8″

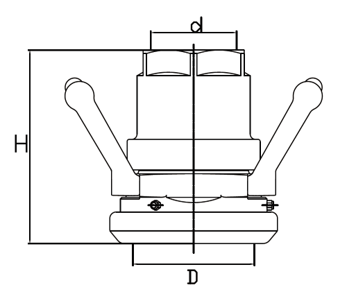

HOSE UNIT-Female Внутренняя резьба BSPP (ISO-228)

Тип Нержавеющая сталь Латунь Алюминий D (мм) d (мм) H (мм)
LDDC25F L1601087 L1601168 L1601097 56 33,3 108,8
LDDC50F L1601026 L1601153 L1601047 70,3 59,6 139,5
LDDC65F L1601005 L1601220 L1601052 105,2 75,2 183
LDDC80F L1601057 L1601129 L1601049 119,4 87,9 184,2
LDDC100F L1601018 L1601137 L1601278 164 113 221
LDDC150F L1601182 L1601426 L1601424 238 163,8 345

HOSE UNIT-Female Внутренняя резьба BSPP (ISO-228)

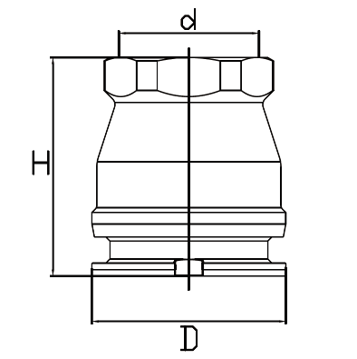

TANK UNIT-Male Внутренняя резьба BSPP (ISO-228)

Тип Нержавеющая сталь Латунь Алюминий D (мм) d (мм) H (мм)
LDDC25M L1601093 L1601167 L1601098 55,5 33,3 68
LDDC50M L1601032 L1601064 L1601001 69,9 59,6 92,7
LDDC65M L1601044 L1601065 L1601053 104,7 75,2 134
LDDC80M L1601034 L1601134 L1601043 119 87,9 134
LDDC100M L1601024 L1601142 L1601279 163,5 113 156
LDDC150M L1601178 L1601430 — 237,5 163,8 201

TANK UNIT-Male Внутренняя резьба BSPP (ISO-228)

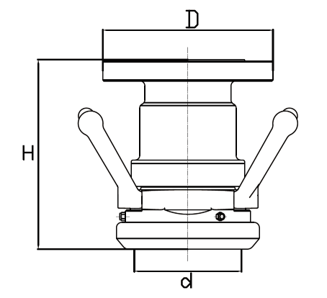

HOSE UNIT Фланец (ANSI 150Lbs)

Тип Фланец Нержавеющая сталь Латунь Алюминий D (мм) d (мм) H (мм)
LDDC25FF 1” L1603129 L1603131 L1603130 108 56 126,2
LDDC50FF 2” L1603135 L1603137 L1603136 152,4 70,1 172,3
LDDC65FF 2-1/2” L1603140 L1603142 L1603141 177,8 105 206,4
LDDC80FF 3” L1603146 L1603147 L1603147 190,5 119,3 209,1
LDDC100FF 4” L1603150 L1603152 L1603151 228,6 164 245,3
LDDC150FF 6” L1603155 L1603157 L1603156 279,4 238 320,4
LDDC200FF 8” L1603125 L1603126 L1603108 342,9 272,5 311

HOSE UNIT Фланец (ANSI 150Lbs)

TANK UNIT Фланец (ANSI 150Lbs)

Тип Фланец Нержавеющая сталь Латунь Алюминий D (мм) d (мм) H (мм)
LDDC25FM 1” L1603132 L1603134 L1603133 108 45 85.2
LDDC50FM 2” L1603046 L1603139 L1603138 152,4 48,3 112,8
LDDC65FM 2-1/2” L1603143 L1603145 L1603144 177,8 70,3 157,9
LDDC80FM 3” L1603096 L1603149 L1603148 190,5 89,3 158,9
LDDC100FM 4” L1603054 L1603154 L1603153 228,6 104,3 191,9
LDDC150FM 6” L1603158 L1603160 L1603159 279,4 160 227,4
LDDC200FM 8” L1603127 L1603128 L1603104 342,9 203 225

TANK UNIT Фланец (ANSI 150Lbs)
