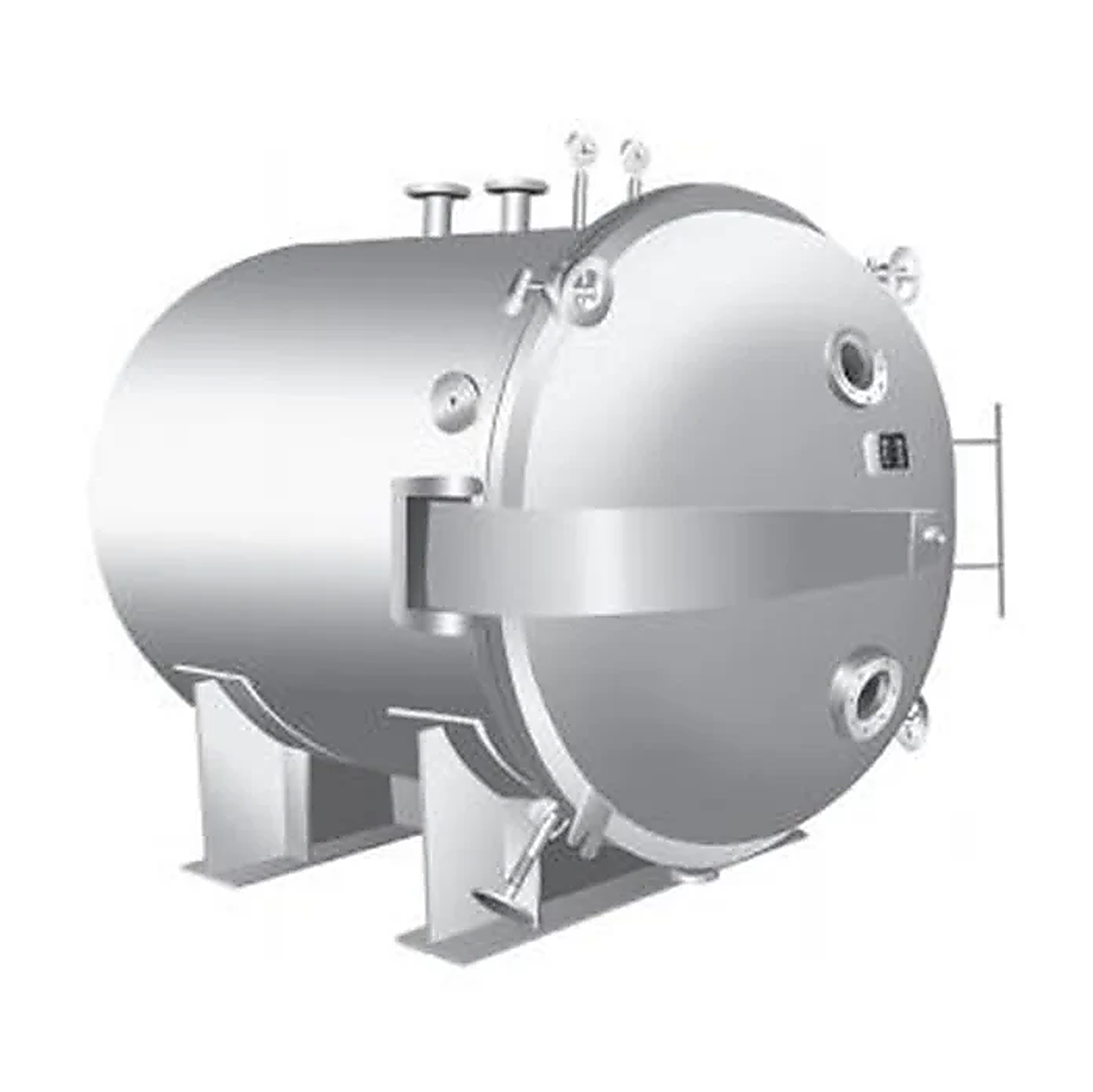

Цилиндрическая вакуумная лотковая сушилка

Цилиндрическая вакуумная лотковая сушилка предназначена для низкотемпературной сушки термочувствительных материалов при пониженном давлении. При работе с растворителями оборудование может использоваться с конденсатором для конденсации и сбора паров.

Цилиндрическая вакуумная лотковая сушилка





Я соглашаюсь на обработку персональных данных
Я ознакомлен и согласен с политикой в отношении обработки персональных данных
Я ознакомлен и согласен с согласием на получение рекламной рассылки

tecsahimmash.ru
( * ) - поля, обязательные для заполнения

Принцип работы

Материал размещают на поддонах внутри сушильной камеры, где создается пониженное давление и осуществляется нагрев. В результате снижается температура кипения жидкости, поэтому влага или растворитель удаляются из материала при более низкой температуре. Образующиеся пары отводятся вакуумной системой и при наличии конденсатора конденсируются. Во время сушки материал остается неподвижным, что позволяет сохранять его форму.

Особенности

  • Сушка материалов при пониженном давлении.
  • Возможность предварительной дезинфекционной обработки.
  • Неподвижное размещение материала во время сушки.
  • Возможность применения конденсатора для улавливания растворителей.

Обрабатываемые материалы

Оборудование предназначено для низкотемпературной сушки термочувствительных материалов, склонных к разложению, комкованию или ухудшению свойств при высокой температуре. Сушилка применяется в фармацевтической, химической, пищевой, электронной и других отраслях промышленности.

Опции

  • Нагрев паром, горячей водой, термомаслом или электрическими нагревателями.
  • Увеличение количества сушильных стеллажей для большего объема загрузки.
  • Поставка и установка дополнительных компонентов системы вакуумной сушки.
  • Индивидуальное проектирование, изготовление и монтаж системы по требованиям заказчика.

Технические характеристики

Параметр YZG-600 YZG-800 YZG-1000 YZG-1400A
Внутренние размеры сушильной камеры, мм Ø600 × 976 Ø800 × 1247 Ø1000 × 1527 Ø1400 × 2054

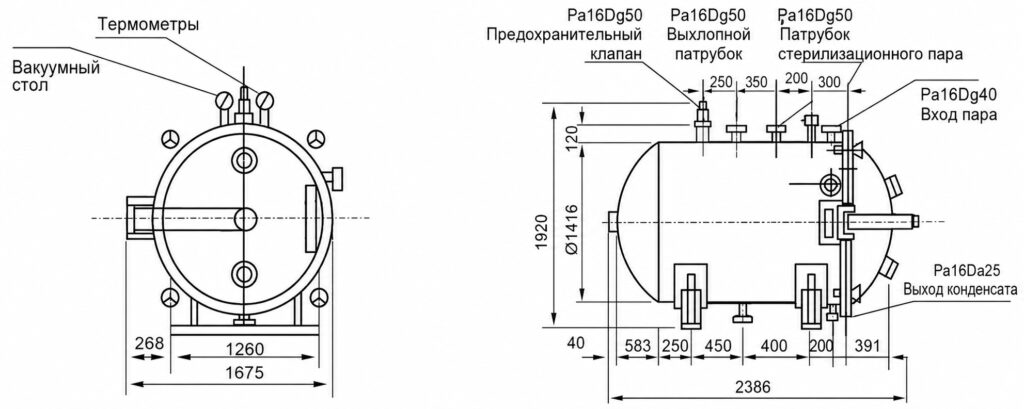

Внешние размеры сушильной камеры, мм 1135 × 810 × 1024 1700 × 1045 × 1335 2386 × 1675 × 1920
Количество ярусов стеллажей 4 4 6 8
Расстояние между ярусами, мм 82 82 102 102
Размер поддона, мм 310 × 600 × 45 520 × 410 × 45 520 × 410 × 45 460 × 640 × 45
Количество поддонов 4 8 12 32
Давление внутри труб сушильного стеллажа, МПа ≤ 0,784 ≤ 0,784 ≤ 0,784 ≤ 0,784
Температура сушильного стеллажа, °C 35–150 35–150 35–150 35–150
Скорость испарения воды при давлении −0,1 МПа и температуре нагрева 110 °C, кг/(м²·ч) 7,2 7,2 7,2 7,2
Вакуумный насос при использовании конденсатора: модель / мощность 2X-15A / 2 кВт 2X-30A / 3 кВт 2X-30A / 3 кВт 2X-70A / 5,5 кВт
Вакуумный насос без конденсатора: модель / мощность SK-0.8 / 1,5 кВт SK-2.7 / 2,2 кВт SK-3 / 2,2 кВт SK-6 / 5,5 кВт
Масса сушильной камеры, кг 250 600 800 1400

Примечание: водокольцевой вакуумный насос используется совместно с механическим бустерным насосом для повышения степени вакуума.
