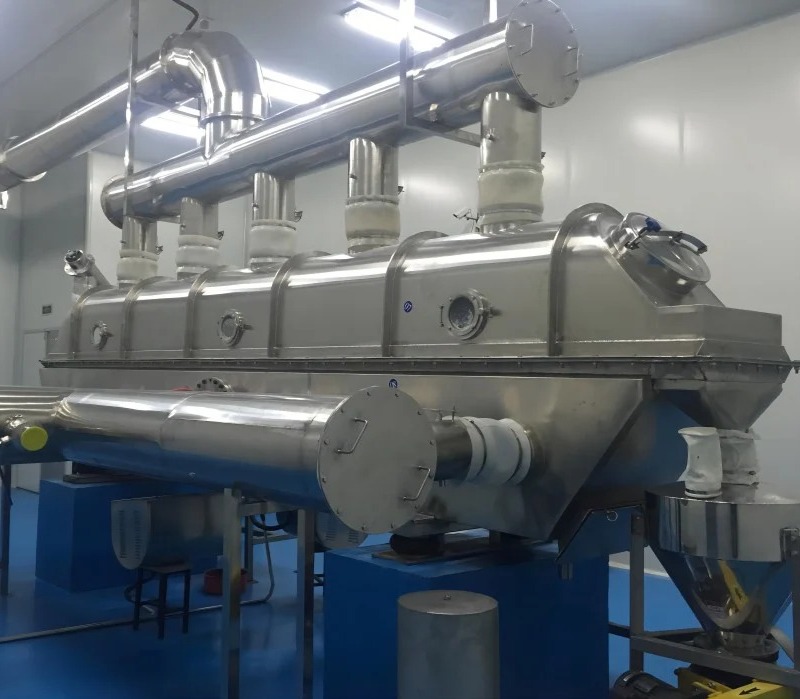

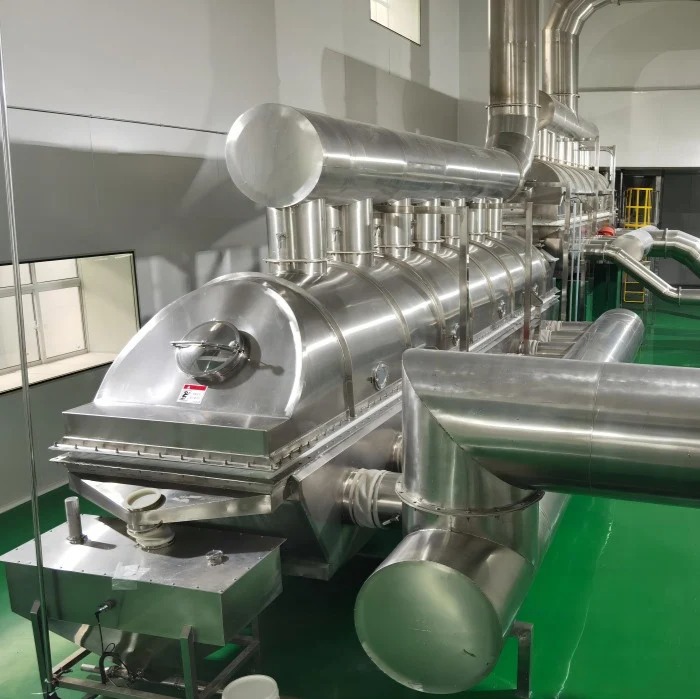

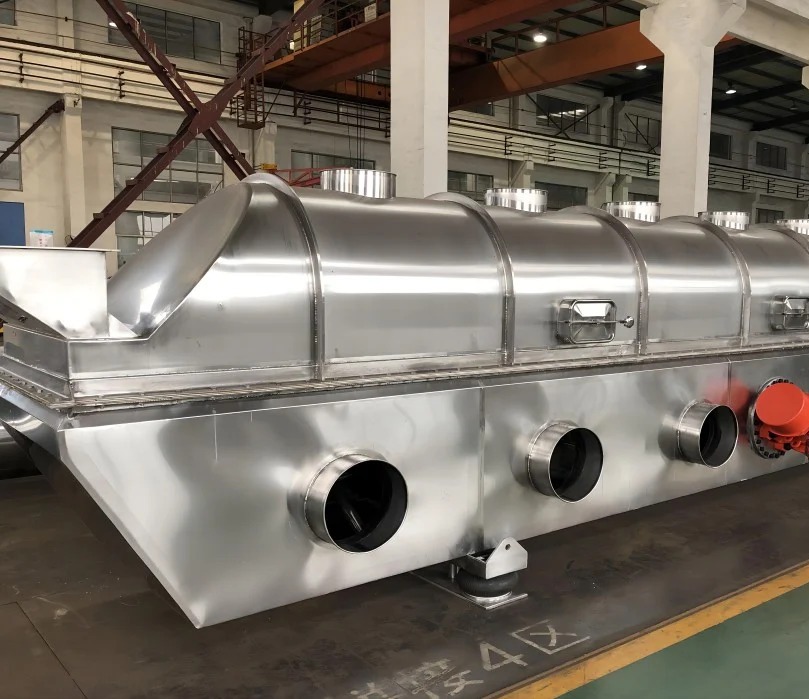

Вибрационная сушилка с псевдоожиженным слоем

Вибрационный псевдоожиженный слой не только выполняет функцию сушки, но и позволяет охлаждать гранулы, распылять небольшое количество жидкости, просеивать и транспортировать материал. Оборудование работает за счет вибрации, которая заставляет материал перемещаться по распределительной плите.

Вибрационная сушилка с псевдоожиженным слоем





Я соглашаюсь на обработку персональных данных
Я ознакомлен и согласен с политикой в отношении обработки персональных данных
Я ознакомлен и согласен с согласием на получение рекламной рассылки

tecsahimmash.ru
( * ) - поля, обязательные для заполнения

Принцип работы

В отличие от традиционной сушилки с псевдоожиженным слоем, где перемещение материала полностью осуществляется потоком воздуха, здесь основная роль отводится вибрационной силе. Вибрация и псевдоожижение эффективно сочетаются: вибрация подбрасывает и разрыхляет материал, а воздушный поток завершает псевдоожижение. Это позволяет снизить минимальную скорость воздуха для псевдоожижения (особенно для гранул на нижнем слое материала) и делает возможной сушку материалов, сложных для обработки в обычных условиях.

Особенности

  • За счет вибрации минимальная скорость воздуха снижается, сокращается потребность в воздухе и уменьшается вынос пыли.
  • Регулировка параметров вибрации позволяет легко изменять поведение материала.
  • Материал движется плотным слоем без перемешивания, что обеспечивает одинаковое время сушки для всех частиц.
  • Сушка сложных материалов: вибрация помогает диспергировать материалы, склонные к слипанию или образованию каналов в обычных псевдоожиженных слоях.
  • Скорость воздушного потока ниже, чем в обычной сушилке, что снижает повреждение частиц. Подходит для материалов, где важно сохранить целостность кристаллов и блеск поверхности.

Примечание: Из-за вибрации возникает шум, а срок службы отдельных деталей короче, чем у сушилок других типов.

Конструктивные усовершенствования

  • Сегментированная подача воздуха: разделение на секции предварительного подсушивания, интенсивной сушки и охлаждения.
  • Быстросъемная конструкция: верхняя часть и зона выгрузки легко и быстро очищаются.
  • Нисходящий поток воздуха: обеспечивает равномерное распределение воздуха по рабочей зоне, равномерный прогрев материала и снижает сопротивление системы.
  • Расширенная корпусная коробка: увеличение объема корпуса и сокращение количества вытяжных труб упрощают очистку и повышают эффективность сушки.
  • Языкообразная конструкция рабочей поверхности подобрана под конкретный материал, что обеспечивает стабильное направление воздушного потока, небольшой перепад давления и предотвращает утечки материала.
  • Комбинированная сушильно-охлаждающая секция дает высокую производительность и широкие возможности регулировки. В системе охлаждения может быть установлен рефрижераторный осушитель для принудительного осушения входящего воздуха, предотвращающий эффект «восстановления» влажности при охлаждении.

Технические характеристики

Модель Площадь псевдоожиженного слоя (м2) Температура воздуха на входе (℃) Температура воздуха на выходе (℃) Объем поглощения воды при испарении (кг) Вибрационный двигатель Вес (кг)
Номер модели Мощность кВт
ZLG3×0.30 0.9 70-140 40-70 20-35 ZDS31-6 0.8×2 1250
ZLG4.5×0.30 1.35 70-140 40-70 35-50 ZDS31-6 0.8×2 1250
ZLG4.5×0.45 2.025 70-140 40-70 50-70 ZDS32-6 1.1×2 1670
ZLG4.5×0.60 2.7 70-140 40-70 70-90 ZDS32-6 1.1×2 1670
ZLG6×0.45 2.7 70-140 40-70 80-100 ZDS41-6 1.5×2 2100
ZLG6×0.60 3.6 70-140 40-70 100-130 ZDS41-6 1.5×2 2410
ZLG6×0.75 4.5 70-140 40-70 120-140 ZDS42-6 2.2×2 2840
ZLG6×0.9 5.4 70-140 40-70 140-170 ZDS42-6 2.2×2 3160
ZLG7.5×0.60 4.5 70-140 40-70 130-150 ZDS42-6 2.2×2 3200
ZLG7.5×0.75 5.625 70-140 40-70 150-180 ZDS51-6 3.0×2 3600
ZLG7.5×0.9 6.75 70-140 40-70 160-210 ZDS51-6 3.0×2 4140
ZLG7.5×1.2 9 70-140 40-70 200-260 ZDS51-6 3.0×2 5190
