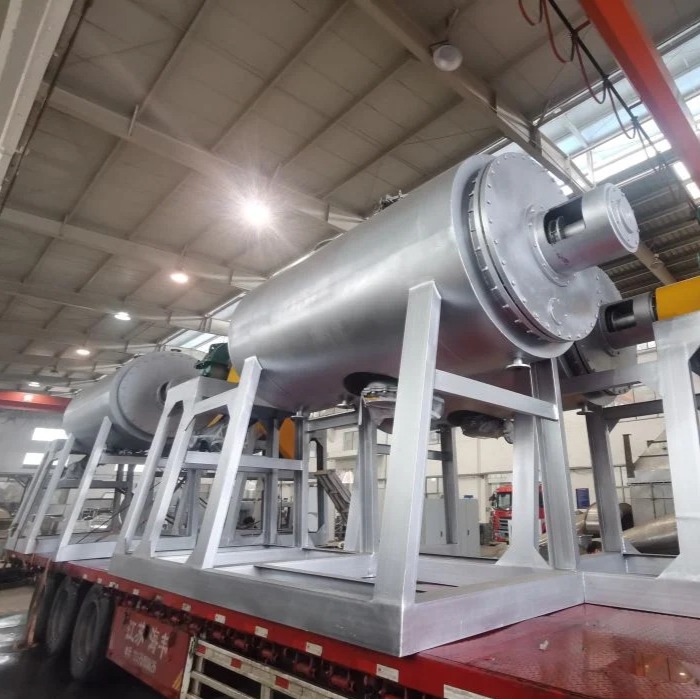

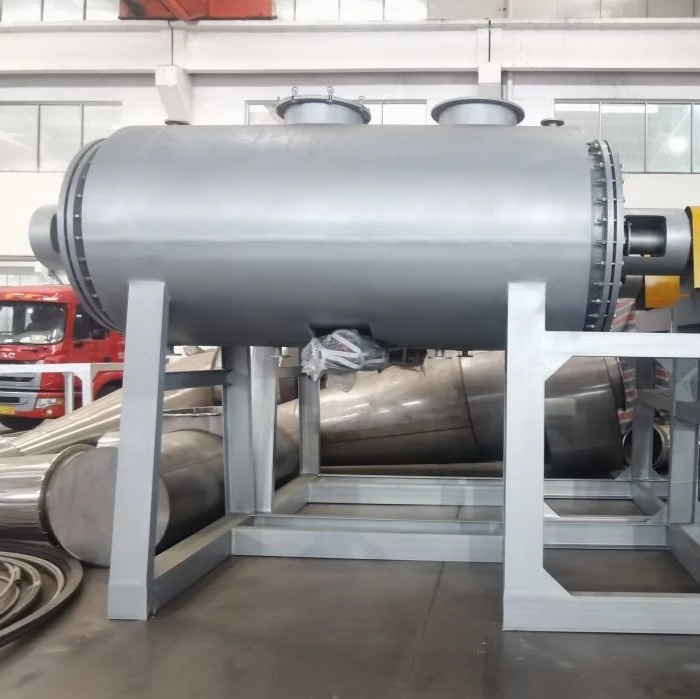

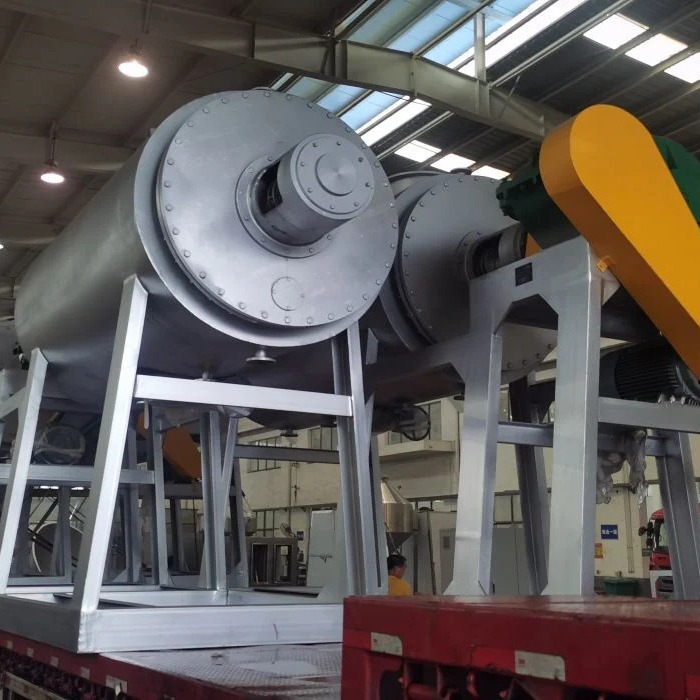

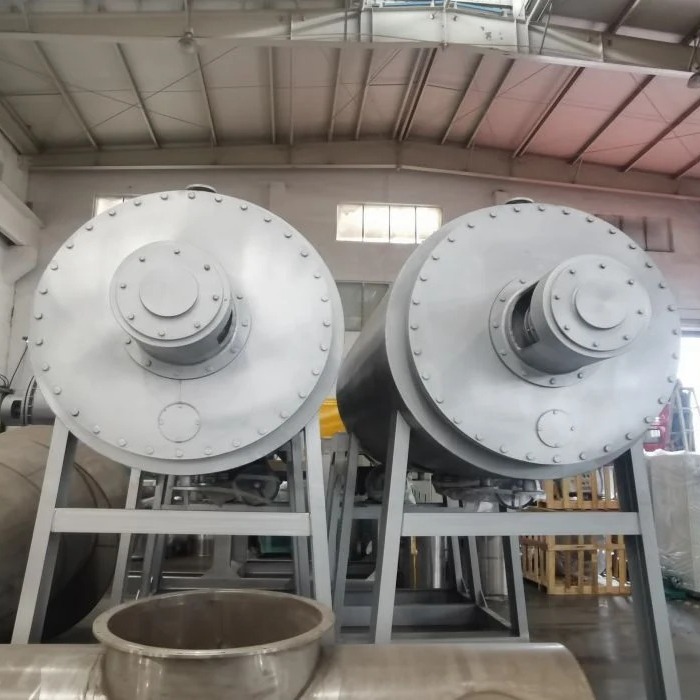

Вакуумная сушилка с грабельным механизмом

Оборудование представляет собой горизонтальную сушилку с перемешивающим устройством и косвенным нагревом за счет теплопроводности. Зубья грабельной мешалки изготовлены из бесшовной трубы из литой стали или толстостенной стали, установлены на круглом валу (половина направлена влево, половина — вправо). Скорость вращения вала 7–8 об/мин, привод через трансмиссионный двигатель с редуктором. Автоматическое управление меняет направление вращения каждые 5–8 минут.

Оборудование работает в условиях высокого вакуума, что снижает температуру кипения растворителя и изолирует воздух, предотвращая окисление, перегрев и ухудшение качества материала.

Вакуумная сушилка с грабельным механизмом





Я соглашаюсь на обработку персональных данных
Я ознакомлен и согласен с политикой в отношении обработки персональных данных
Я ознакомлен и согласен с согласием на получение рекламной рассылки

tecsahimmash.ru
( * ) - поля, обязательные для заполнения

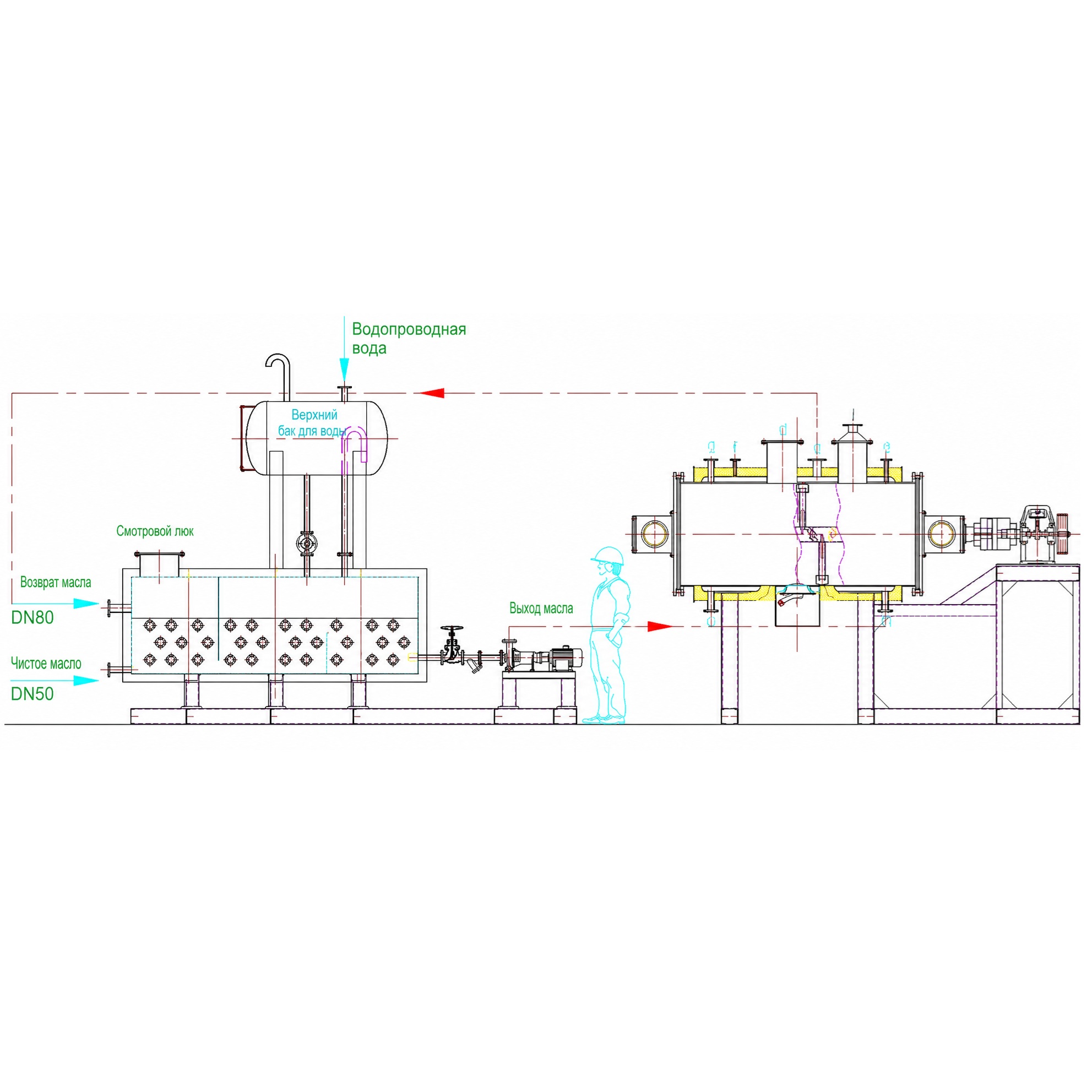

Принцип работы

Материал загружается в центральную часть корпуса. Благодаря непрерывному вращению зубьев поверхность материала, контактирующая со стенкой корпуса, постоянно обновляется. Влага своевременно удаляется вакуумным насосом.

Из-за высокого вакуума давление водяного пара на поверхности материала значительно превышает давление водяного пара в зоне испарения сушилки. Это способствует удалению влаги из материала и движению молекул воды внутри него.

Области применения

Сушилка используется для обработки веществ в форме суспензии (шламы, пульпы), пастообразных масс и порошкообразных материалов. Особенно эффективна для:

  • низкотемпературной сушки термочувствительных веществ, склонных к деградации при высоких температурах;
  • защиты от окисления материалов, вступающих в реакцию с кислородом;
  • безопасной обработки взрывоопасных, токсичных или сильно раздражающих соединений;
  • рекуперации растворителей из материалов, содержащих ценные или летучие органические растворители. Опции Один из типов системы уплотнения.

Особенности

  • Благодаря нагреву и высоковакуумной вытяжке подходит практически для всех материалов с разными свойствами и агрегатным состоянием.  Особенно эффективна для взрывоопасных, склонных к окислению, пастообразных и кремообразных материалов.
  • Низкий расход пара за счет косвенного нагрева (через рубашку или змеевик). Для испарения 1 кг воды требуется 1,3–1,8 кг пара.
  • Простое управление, минимальное количество обслуживающего персонала, низкая трудоемкость, сниженная потеря материала.
  • Высокое качество продукта: грабельные зубья меняют направление вращения, равномерно перемешивая материал и предотвращая его перегрев. Влага эффективно удаляется, достигается равномерный размер частиц, готовый продукт можно упаковывать без дополнительного измельчения.
  • Отсутствие контакта с воздухом и компактность конденсатора: процесс проходит в вакууме, конденсатор имеет небольшие размеры, что упрощает рекуперацию растворителей.
  • В зависимости от характеристик и требований к сушке материала система уплотнения сушилки может быть двух типов. Специальная конструкция обеспечивает герметичность и длительный срок службы.

Технические характеристики

Общий объем (м²) Объем обрабатываемого продукта (м³) A (мм) B (мм) C (мм) D (мм) E (мм) F (мм)
1500 1.60 1 1000 2000 5000 810 2730 750
2000 2.00 1 1200 1800 5200 1000 3180 900
3000 3.40 2 1200 3000 5590 1000 3270 900
4000 4.00 3 1200 3550 6140 1000 3270 900
5000 5.00 3 1400 3200 5950 1100 3900 1150
6000 6.20 4 1400 4000 6750 1100 4300 1150
8000 8.00 5 1600 4000 6950 1200 4300 1250
10000 10.20 6 1800 4000 7130 1380 4000 1450
12500 12.50 8 1800 4900 8050 1380 4000 1450
15000 14.30 9 1800 5600 8950 1380 5650 1450
18000 18.70 11 2100 5500 9100 1540 5650 1650
22000 22.00 13 2200 5800 9400 1620 6600 1800
