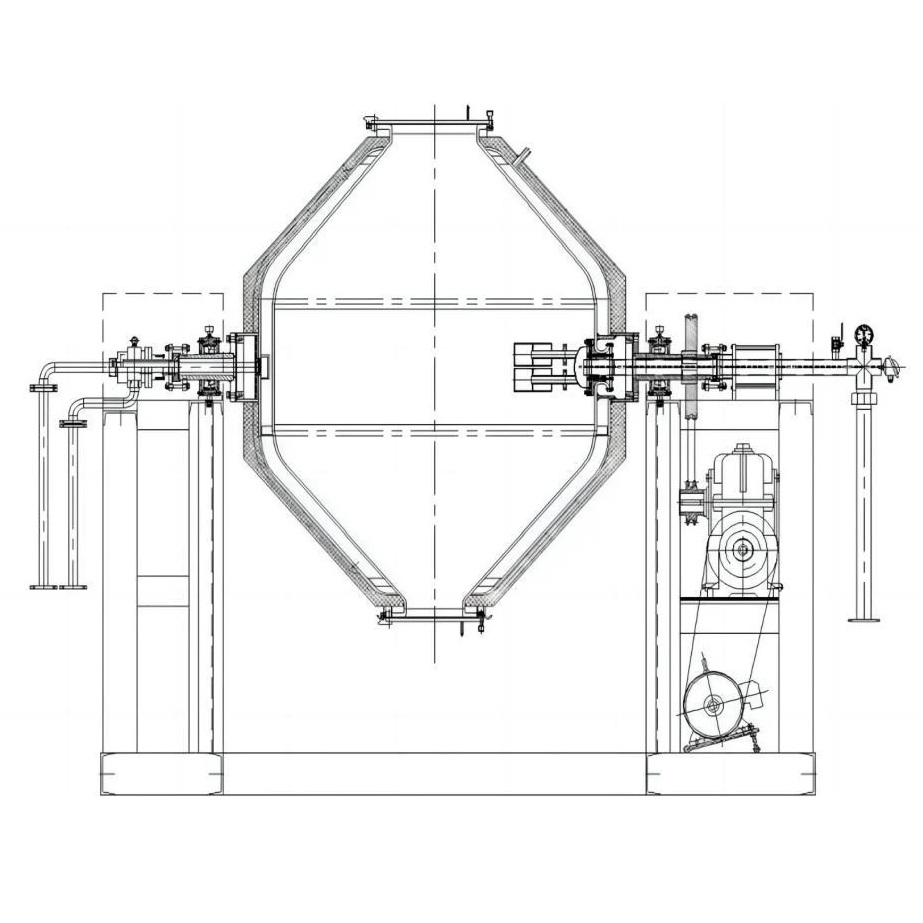

Двухконусная роторная вакуумная сушилка

Двухконусная роторная вакуумная сушилка представляет собой резервуар с двойным коническим корпусом, где в рубашку подается пар или горячая вода для нагрева в условиях вакуума. Водяной пар удаляется вакуумным насосом через выхлопную трубу. Благодаря вращению резервуара материал непрерывно перемешивается, что ускоряет сушку, повышает эффективность и обеспечивает равномерность высушивания.

Двухконусная роторная вакуумная сушилка





Я соглашаюсь на обработку персональных данных
Я ознакомлен и согласен с политикой в отношении обработки персональных данных
Я ознакомлен и согласен с согласием на получение рекламной рассылки

tecsahimmash.ru
( * ) - поля, обязательные для заполнения

Принцип работы

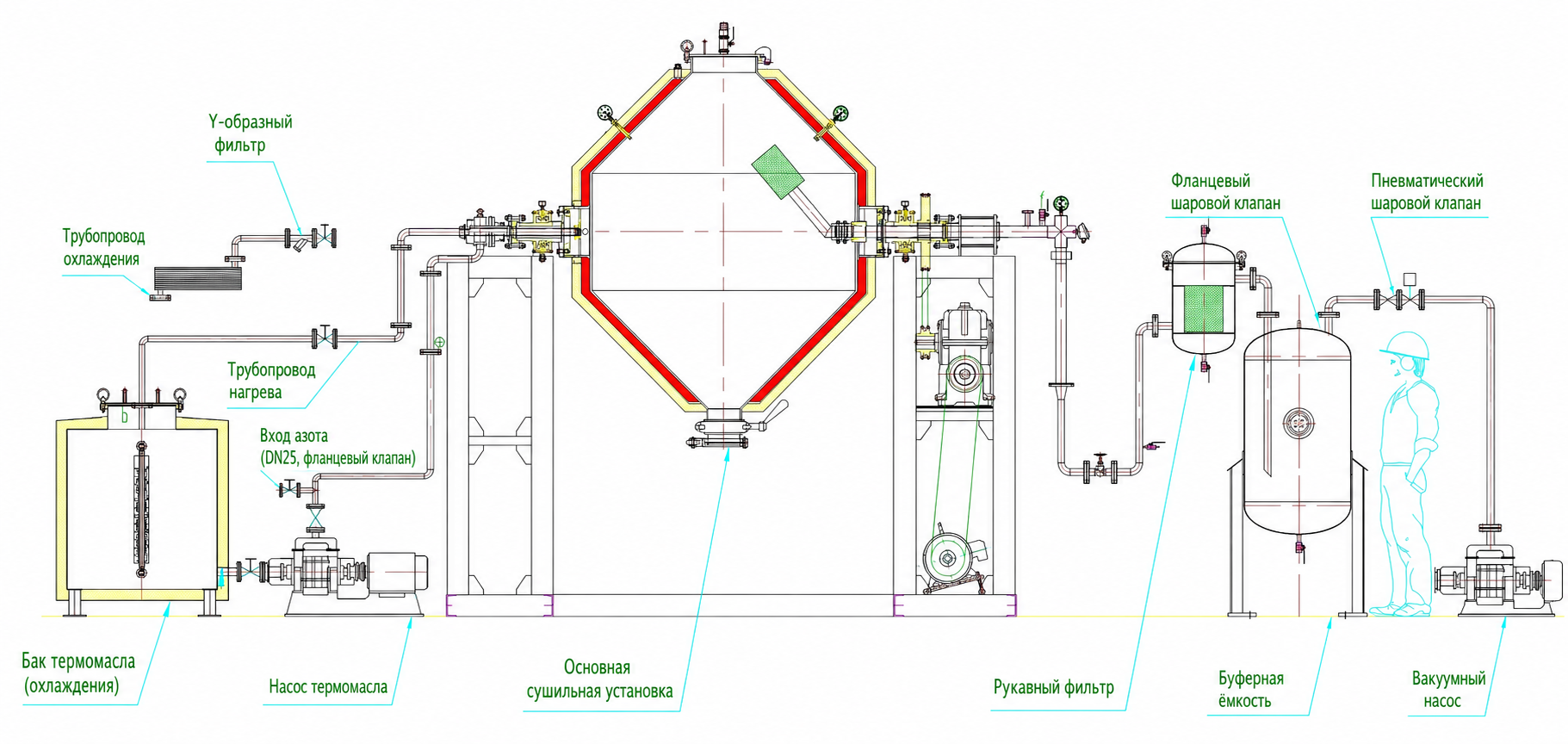

Система состоит из: двухконусного вакуумного корпуса, конденсатора, пылесборника, вакуумной вытяжной системы, системы нагрева, охлаждения и электрической системы управления.

Верхняя коническая часть имеет загрузочно-разгрузочное отверстие, которое также служит люком. В рубашку подается теплоноситель: пар или горячая вода. Изоляционный слой из среднещелочного супертонкого стекловолокна обеспечивает минимальные теплопотери.

Внутри резервуара материал сушится в вакууме. Вакуумная среда предотвращает пожелтение материала в процессе сушки. Время сушки сокращается примерно до 2/3 от времени, необходимого для аналогичных материалов при сушке без вакуума.

Опции

Проектирование различных форм циркуляции горячего воздуха и режимы сушки.

Особенности

  • Соответствует требованиям стандарта GMP.
  • Современная конструкция и высокий коэффициент теплопередачи обеспечивают высокую скорость сушки.
  • Простая конструкция облегчает очистку, легкость разгрузки материалов сокращает время простоя, а простая конструкция снижает трудоемкость.
  • Отсутствие налипания за счет вращения резервуара и постоянного перемешивания материала.
  • Экономия энергоресурсов при сохранении качества сушки.
  • Материал высушивается полностью и равномерно, что гарантирует высокое качество конечного продукта.
  • Низкое содержание кислорода: давление в цилиндре ниже атмосферного, небольшое количество молекул газа. Это позволяет сушить чувствительные к окислению медикаменты и снижает вероятность появления пятен на материале.
  • Низкотемпературная сушка: в условиях вакуума влага испаряется при низкой температуре, что возможно для термочувствительных материалов.
  • Вакуумная сушка устраняет эффект затвердевания, который возникает при сушке горячим воздухом под нормальным давлением (когда влага быстро перемещается к поверхности без образования твердой корки).
  • Равномерное распределение влаги: благодаря обратной диффузии влага перемещается и концентрируется на поверхности, что устраняет неравномерность сушки.

Области применения

Оборудование используется для сушки порошкообразных, гранулированных и волокнистых материалов. Особенно эффективна для обработки материалов, склонных к окислению, легковоспламеняющихся и взрывоопасных веществ, и термочувствительных соединений, материалов, не допускающих загрязнения ионами металлов; веществ, содержащих летучие или токсичные компоненты, которые необходимо рекуперировать или нейтрализовать.

Технические характеристики

Показатель/Модель 100 350 500 750 1000 1500 2000 3500 4500 5000 5000
Объем резервуара 100 350 500 750 1000 1500 2000 3500 4500 5000 5000
Загрузочный объем (л) ≤50 ≤175 ≤250 ≤375 ≤500 ≤750 ≤1000 ≤1750 ≤2250 ≤2500 2000
Зона нагрева (м2) 1.1 2.3 2.8 3.9 5.1 6.5 8.2 12.2 16.5 18.2 1000
Скорость вращения ​​(об/мин) 3~13 4 — 6 4
Мощность двигателя (кВт) 0.75 1.1 1.5 2.2 3 4 5.5 7.5 11 15 18.5
Занимаемая площадь ДхШ (мм) 2160×800 2160×800 2350×800 2560×1000 2860×1300 3060×1300 3260×1400 3760×1800 3960×2000 4400×2500 4400X2500
Высота раскачивания (мм) 1750 2100 2250 2490 2800 2940 2990 3490 4100 4200 4200
Расчетное давление в резервуаре (МПа) -0.1-0.15
Расчетное давление в рубашке (МПа) ≤0.3
Вес (кг) 800 1100 1200 1500 2800 3300 3600 6400 7500 8600 15.5
Вес основного оборудования (кг) 800 110 1200 1500 2800 3300 3600 6400 7500 8600
